タップ穴洗浄ノズル

タップ穴洗浄ノズルの特長

様々な穴あけ加工の仕上げに

止まり穴や貫通穴の機械加工時に発生した切り粉、切削液などを洗浄する製品です。細長いパイプ状のノズルの先端から、エアーを噴射しながら高速回転します。一方向に噴射する従来型のノズルに比べて、エアーの使用量を抑えます。
ノズル先端金属部の長さは 50 ミリメートル(標準品)で、ノズルの直径が3.5ミリメートル、5ミリメートルを取り揃えております。
標準品以外のサイズにつきましてはお問い合わせください。

手持ちでの使用に適した「フットスイッチ」をオプションでご用意しております。足でエアーのオン/オフのコントロールが行え、作業性を高めることが可能です。

タップ穴洗浄ノズル

(エアー)

タップ穴洗浄ノズル タップ穴洗浄ノズル
タップ穴洗浄ノズル(標準品・エアーのみ)仕様
ノズル径(mm) 先端長さ(mm) 全長(mm) エアー圧 接続部
3.5 50 約 180 0.4 – 0.6 MPa R1/8
5
品番一覧
CH-(ノズル径)-(先端長)-(先端形状)
CH-3.5-50
CH-5-50
  • 他サイズについてはお問い合わせください。お問い合わせフォーム
  • (注)写真や数値等は開発中のものです。
  • (注)切削くずなどを取り除く場合は、くずが通過できるクリアランスを確保してください。
  • (注)CH-3.5(ノズル径3.5ミリメートル)のノズルは、おおよそM6からM20の範囲の穴径に対応しております。
  • (注)回転を安定させるため、回転時はごくわずかな振れ(先端長50ミリメートル で約0.1ミリメートル程度)が出ますのでご了承ください。

主な用途

  • 止まり穴や貫通穴の機械加工時に発生した切り粉、切削液の洗浄ほか

タップ穴洗浄ノズル フライヤー(PDF、約 430 KB)

回転式穴洗浄ノズル

回転式穴洗浄ノズルの特長

高速回転ノズルでビン洗浄

ビン内部の汚れ洗浄、洗浄後の水切りをする製品です。細長いパイプ状のノズル先端から、エアーやミスト状の洗浄液を噴射しながら高速で回転します。一方向に噴射する従来型のノズルと比較して、洗浄液の使用量をおよそ1/2〜1/3に抑えます。
標準品はノズルの長さが4種類で、それぞれ、エアーのみを噴射するタイプ、エアー/ミストを噴射するタイプをご用意いたしました。

回転式穴洗浄ノズル

(エアー)

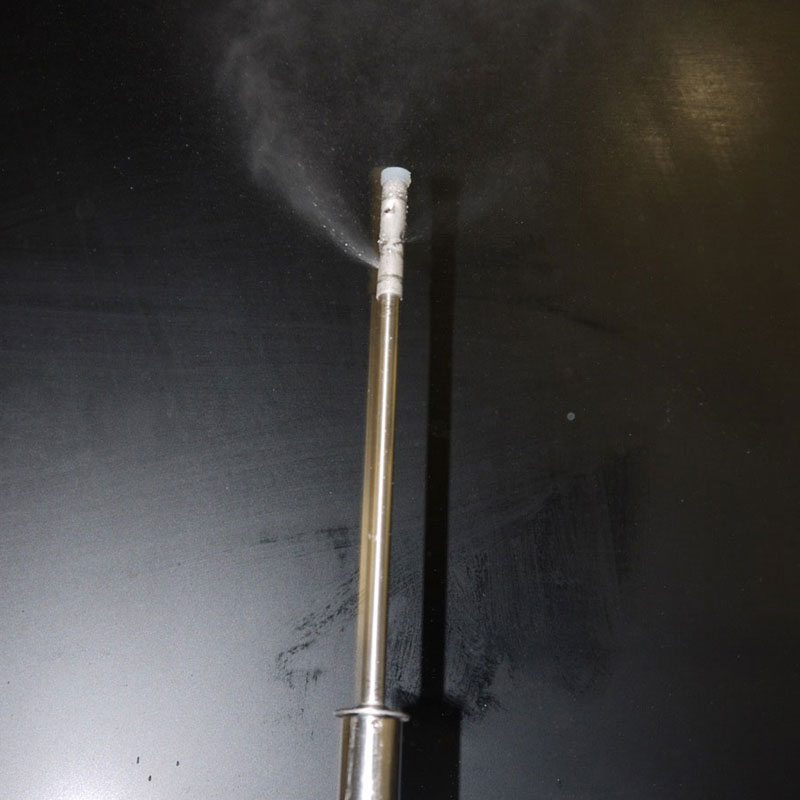

回転噴射の様子1。高回転するパイプ状ノズルからミストエアーを噴射している 回転噴射の様子2。高回転するパイプ状ノズルからミストエアーを噴射している

回転噴射時

回転式穴洗浄ノズル ビン洗浄用(標準品)仕様
品番 タイプ ノズル径(mm) 先端長さ(mm) 全長(mm)
BBH-50 エアー 13 50 145
BBH-100 エアー 13 100 195
BBH-150 エアー 13 150 245
BBH-200 エアー 13 200 325
BBH-50-SP エアー/ミスト 13 50 145
BBH-100-SP エアー/ミスト 13 100 195
BBH-150-SP エアー/ミスト 13 150 245
BBH-200-SP エアー/ミスト 13 200 325

パイプ直径、長さ等お客様のご要望に合わせたカスタマイズも承ります。

透明ボトル内側にびっしり水滴が付いている。ボトルの口からパイプ状のノズルを挿入している

水切り(作業前)

ノズルから1〜2秒噴射するとボトル内の半分ほど水滴が無くなる。

水切り(1〜2秒ほど噴射)

さらに噴射するとボトル内の残った水滴も大きさが小さくなる

水切り(さらに数秒噴射)

(注)写真や数値等は開発中のものです。

主な用途

  • ビン内部の汚れ洗浄、洗浄後の水切りほか

回転式穴洗浄ノズル フライヤー(PDF、約 230 KB)

工作機械向け音波式スプレー洗浄機

工作機械向け音波式スプレー洗浄機の特長

切粉やスラッジ、切削屑、汚れの洗浄除去や、細菌等による悪臭の低減に最適!

工作機械・多軸旋盤・マシニングセンタの加工室内などの、酸化・腐敗したスラッジ汚れや切粉の除去・洗浄、嫌気性細菌などによる悪臭の低減に適した製品です。

工作機械向け音波式スプレー洗浄機

PSG-MC

工作機械向け音波式スプレー洗浄機 ワンタッチ式ノズルユニット

ワンタッチ式ノズルユニット

仕様
名称 工作機械向け音波式スプレー洗浄機
品番 PSG-MC
本体寸法 W230 D230 H450
乾燥重量 約 7 キログラム
エアー圧 0.4〜0.7 MPa
エアー量 160〜180リットル毎分
容量 10 リットル
使用温度 10 〜 50 °C
ノズル 付属ノズルはありません。別売ワンタッチ式ノズルユニットから用途によってお選びください。
  • 延長ロングランス(1000mm用延伸)
  • 延長ロングランス(500mm)
  • メカスイングノズル
  • ピンポイントノズル
  • フレキシブルノズル
  • 可変式ショックガン(回転)
  • ブラスター(回転)
  • ショックガン(回転)
  • 精密洗浄用ブラシガン(回転、直毛/波毛)
  • 一般洗浄用ブラシガン(回転)

ピンポイントスプレーノズル

ピンポイントスプレーノズルの特長

止まり穴・タップ穴・細管内部など、簡単ミスト噴霧で狭い所も狙い撃ち!

エアーのみで液剤を吸い上げ、細長いノズルの先端からピンポイントでミストを噴射し、止まり穴・タップ穴、細い管の内部など洗浄の難しい細部のミスト洗浄するのに最適なノズル製品です。

大容量タイプでは最大噴霧量毎分100ミリリットル(0.4MPa時)と加湿、洗浄に適しています。0.3MPa以上のコンプレッサーエアーが必要です。

ノズル径・ミスト量の違う4種(φ3〜5ミリ、噴霧量毎分11〜100ミリリットル)に、流量調整バルブ有無の違いで、全8種をご用意しております。
また、パイプ直径、長さ、曲がり角、フレキシブルノズルなどお客様のご要望に合わせたカスタマイズも承ります。

※塗料や接着剤などの粘度の高い液体は使用できません。

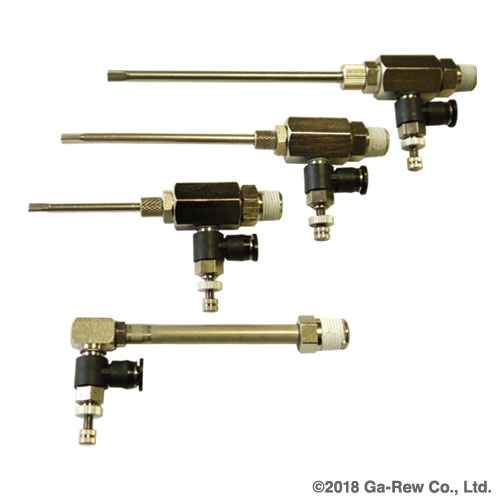

ピンポイントスプレーノズル 液量調整バルブ有り

液量調整バルブ有り

ピンポイントスプレーノズル 液量調整バルブなし

液量調整バルブなし

ピンポイントスプレーノズル 仕様
品番 PN-3.0-80-SP(ショート)
PN-3.5-110-SP(ミドル)
PN-4.0-130-SP(ロング)
PN-70-84-SP(大容量噴霧)
末尾に“-C”:調整バルブ付
エアー圧 0.3〜0.6MPa
エアー量 各0.4MPa時80〜165リットル毎分
噴霧量 各0.4MPa時11〜100ミリリットル毎分
重量 各25–48グラム
接続部 R1/8

付属品:1.5メートル吸い上げチューブ

おもな使用用途
止まり穴/タップ穴/細管などの内部洗浄
ピンポイント冷却
潤滑剤の塗布
加湿
狭小部分のユニット配置など

ピンポイントスプレーノズル フライヤー(PDF、約 335 KB)

暑さ対策小型軽量スポットクーラー

暑さ対策小型軽量スポットクーラーの特長

コンプレッサーエアーのみで動作する小型軽量スポットクーラー

「ミスター嵐 吸い上げタイプ」「メカスイングミスト 吸い上げタイプ」は、コンプレッサーエアーの動力のみで動作するスピンミスト・スイングミストを利用した、三脚取り付け型・吸い上げタイプの暑さ対策小型軽量スポットクーラーです。

ミスト吹き出し口の温度測定値で環境温度より8℃程度下げる能力があり、帯電防止及び粉塵沈降の副次的な効果を持ち合わせています。他動力にたよらずコンプレッサーエアーの動力のみで回転/首振り動作するため、危険場所における防爆スポットクーラーとしても有効です。また、従来製品に比べより多量のミスト(粒子径10から30マイクロメートル前後)を噴霧可能となりました。

濃密噴霧タイプ:毎分2000回転するコンパクトなロータリーヘッドにより微粒子を噴射します。従来品より約4倍ミストを大量に噴霧(0.5MPa時に最大で160ミリリットル毎分)可能になりました。

メカスイングタイプ:噴射エネルギーの反作用によって首振り動作し、微粒子を広範囲に噴霧します。従来品より約7.5倍ミストを大量に噴霧(0.5MPa時に最大で300ミリリットル毎分)可能になりました。

※三脚、水タンクは別売です。

ミスター嵐 吸い上げタイプ

ミスター嵐 吸い上げタイプ

ミスター嵐 噴霧時

ミスター嵐 噴霧時

ミスター嵐 吸い上げタイプ 三脚取り付け時

三脚取り付け時
※三脚、水タンクは別売です

ミスター嵐 吸い上げタイプ 仕様
エアー圧 0.25〜0.9MPa
エアー量 0.5MPa時180リットル毎分
噴霧量 0.5MPa時160ミリリットル毎分
流体エアー、水(中性)
接続部 カプラプラグ1/4
メカスイングミスト 吸い上げタイプ

メカスイングミスト 吸い上げタイプ

メカスイングミスト 吸い上げタイプ 仕様
エアー圧 0.5〜0.8MPa
エアー量 0.5MPa時195リットル毎分
噴霧量 0.5MPa時300ミリリットル毎分
流体エアー、水(中性)
接続部 カプラプラグ1/4
おもな使用用途
医療・介護施設、畜舎、鶏舎、ゴミ処理施設などの防臭・抗菌対策
引火性現場における部分冷却・浮遊粉塵作業現場における粉塵沈降及び帯電防止
ガソリンスタンド・自動車整備工場・溶接現場・造船所など大規模工場のスポットクーラー
緑地や温室・屋上庭園などの急速加湿
金属・樹脂切削加工時のワークと刃物の冷却及び摩擦軽減

暑さ対策小型軽量スポットクーラー フライヤー(PDF、約 380 KB)

・製品の仕様および外見は改善のため予告なく変更する場合がありますので、ご了承ください。
